濟南管管自動焊的詳細工作流程說明

文章作者：萬林機械發布時間：2019-12-31 17:25:01 瀏覽次數：0次

大家知道該如何選擇濟南管管自動焊設備是如何工作的嗎?為了讓用戶能順利的開展工作，下面萬林機械就詳細為您介紹下，設備的詳細工作流程是怎樣的，用戶可以參考相應的內容進行操作。

管管自動焊

1.管口清理

裝配前，用專用清管工具清除管道中的所有雜質;用棉紗、棉紗、鋼絲刷等工具清除管道末端的灰塵、油脂和銹跡，露出金屬光澤。檢查管口是否有凹痕、裂縫等問題，如發現及時修理,不符合管道組件的要求。

2.管口修整與組對

濟南管管自動焊要求嚴格的坡口，須使用坡口成形機來塑料管口。管群對接頭的槽形應為v型，槽角應為22.5s0.5，鈍邊1.2～2.0mm，間隙2.0～3.0mm，誤差裕度應控制在10%壁厚。對口采用內對口器(連頭碰到口不能使用時采用內對口器)施工時，可以根據需要焊接一次后再拆下內對口器。在使用外口器的情況下，在焊接口的全周須均等地配置4~6處焊接，各位置焊接長度須在100mm以下，在拆卸外口器之前，位置焊接的累積長須在管周長的百分之五十以下。兩相鄰管的螺旋焊縫在對口處應錯開不小于100mm的距離。

3.安裝焊接軌道

自動焊接小車在焊接軌道上行走，軌道與管道的同心度和管口的平行度直接影響焊接質量。軌道安裝專用工具錘面硬度應略低于焊接軌道，易造成軌道損壞。安裝軌道后，軌道與管道表面的距離應小于3mm，軌道與管道端的距離應小于2mm。

4.輸入焊接參數

安裝軌道后，焊機安裝在軌道上，焊機的位置和角度根據焊接指令調整。通過輸入器將焊接參數輸入計算機。

5.焊接

根據焊接工藝規程的要求，在線焊接前須對噴嘴進行預熱，預熱溫度為≥100"C且小于150C，預熱寬度應在坡口兩側為75mm以上的范圍內，預熱方法應保證在預熱范圍內溫度均勻。預熱源為液化氣，用專用中環型火焰加熱器加熱。火焰要遠離防腐層，嚴禁用氣焊和其它高溫火源。

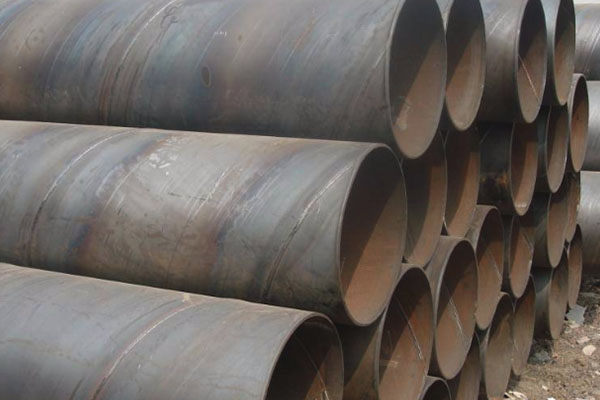

管管自動焊焊接件

6.外觀檢查

外觀：焊縫兩側外表面寬度為0.52.0mm;殘余高度為02.0mm，局部不得大于3mm，殘余高度大于2mm，焊縫長度小于3mm不得大于50mm;焊縫外表面不得小于母材表面。焊接及附近表面不得有龜裂、未熔接、氣孔、焊劑、凹痕、弧痕、有害焊接瘤、夾具焊接點、溶解性濺射等，外觀成形均勻。自檢合格后，寫焊工號(不準打鋼印)做自檢記錄，如此流水作業進行組對焊接。

7.探傷檢驗

焊完的焊縫先檢查外觀合格后再進行無損探傷。對百分之100的管道焊縫進行了環焊X射線圖像處理，對油氣鋼管對接焊縫進行了X射線和質量分類。立即確認檢查結果后，派負責人到不合格的焊接口進行修理。

8.不合格焊口返修

組織專業維修小組維修不合格焊接，焊口維修手工維修。二次返修不合格的焊縫須重新焊接，直到合格。

上述關于濟南管管自動焊的詳細工作流程就為大家介紹到這里了，大家在使用過程中要注意方法，從而讓工作人員能順利的使用設備，讓其能充分發揮它的作用。
