自動焊小車的技術參數及基本構造

文章作者：萬林機械發布時間：2019-12-23 13:54:00 瀏覽次數：0次

1、國內外研究現狀

工業機器人于20世紀60年代誕生于美國，發展迅速。他們大多數是焊接機器人。隨著計算機控制技術的不斷進步，機器人正從單一的示教再現型向多傳感器智能方向發展，機器人的技術水平不斷提高。目前，大多數焊接機器人由交流伺服電機驅動，大多數控制器使用32位計算機。除了控制機器人本身，他們還可以控制外圍設備和機器人進行協調和鏈接。自動焊小車相應的匹配焊接系統也有許多新的發展和創新。各種焊接方法和技術都適用于焊工。

中國的自動焊接起步較晚。2000年，中國焊接生產的機械化和自動化程度僅為百分之三十，而歐美發達國家的焊接自動化率已經達到百分之六十五以上。焊接技術的自動化和機器人的發展已經成為中國制造業發展的重要課題。

近年來，我國焊接技術的自動化程度也在快速發展。目前，自動焊接技術已在我國大型船廠有廣泛應用。在工程機械行業，我國已經發展了多種成熟的焊接機器人技術。例如，焊絲接觸感測功能包括具有位置校正功能的三向感測，即起點感測、焊接長度感測和電弧感測。

1、自動焊小車的技術參數

(1)電源電壓：直流+40V 交流100V三相380V

(2)控制線路電壓：直流+5V

(3)焊接電流：50-250A

(4)送絲速度：1.5-15m/min

(5)焊接速度：0.2-2m/min

(6)焊縫跟蹤精度：0.01 mm

(7)使用壽命：10年，每年工作300天，每天單班工作

(8)焊縫調節行程要有限位保護

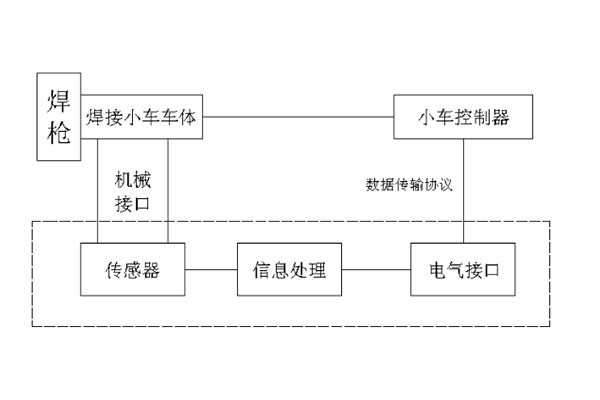

自動焊接小車

2、系統的總體設計方案

(1)系統總體結構

自動焊小車由檢測系統、控制系統和執行器三部分組成，形成閉環反饋控制系統。執行機構包括運動機構和焊接系統，主要用于調整焊槍位置和進行焊接進給運動。檢測系統用于檢測焊槍是否偏離預定的焊接路徑，控制系統用于接收檢測系統發送的焊槍位置信號，分析焊槍應遵循的路徑，并通過執行機構向執行機構發送信號以控制整個焊接路徑。

根據系統框圖和自動焊接小車要實現的功能，可以獲得設計的自動焊接小車的基本機構和功能框架。

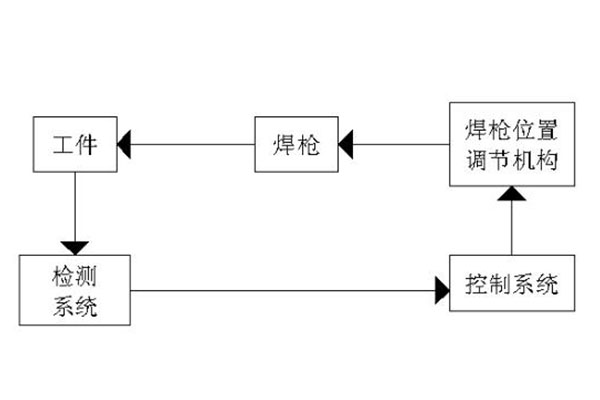

系統框圖

(2)檢測系統的功能設計

檢測系統的功能是通過位置傳感器檢測焊槍是否偏離預定的焊接路徑。探測系統應選擇合適的傳感器，快速準確地檢測出口信息。(3)控制系統的功能設計。

控制系統是整個自動焊小車的核心部分，它決定了焊接小車的運行速度、焊槍位置的調整以及人機交互，從而控制整個小車和焊頭的運行軌跡。

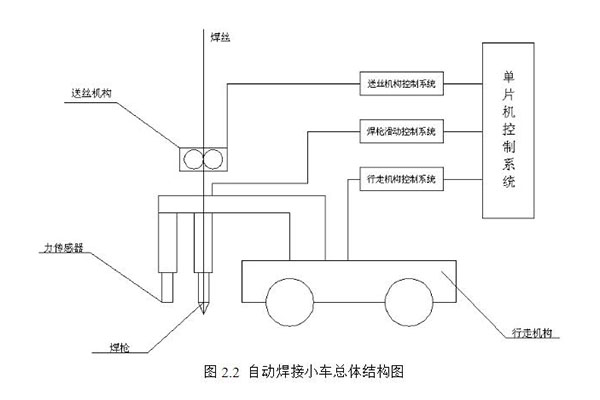

自動焊接小車總結構圖

(3)執行機構的的功能設計

小車的主要機構的任務是攜帶焊接裝置，沿直縫進行焊接運動。

該自動焊小車應具備3個自由度，包括焊炬的X、Z兩個方向平動的調整和車體的前后運動。執行機構應包括兩部分：小車的移動機構和焊槍的調節機構。運動機構負責驅動小車前進，完成基本的直線焊接軌跡。焊槍調節機構負責根據焊縫的實時變化攜帶焊槍移動，并微調焊接路徑。
